磁悬浮列车研究、算法与计算机系统设备配置推荐
磁悬浮列车是一种利用磁力悬浮和导引的列车,具有高速、舒适、环保等优点。磁悬浮列车技术是现代交通运输技术的重要领域之一,也是国际科技竞争的热点领域。
(一)磁悬浮列车主要系统组成
(1)悬浮系统 这是磁悬浮列车的核心,负责使列车脱离轨道并悬浮在空中,减少摩擦力。悬浮系统分为电磁悬浮系统(EMS)和电力悬浮系统(EDS)
§ 常导磁吸式(EMS):利用装在车辆两侧转向架上的常导电磁铁与铺设在线路导轨上的磁铁,通过磁场作用下产生的吸引力使车辆浮起。车辆与轨面之间的间隙通常保持约10 mm,以保持较高的功率并确保悬浮的可靠性和平稳性。
§ 超导磁斥式(EDS):在车辆底部安装超导磁体,在轨道两侧铺设铝环线圈。当列车运行时给车上线圈通电流,产生强磁场,地上线圈产生的磁场与之排斥,使车辆浮起。此方式下,超导体和导轨之间产生的强大排斥力可使车辆稳定悬浮。
§ 悬浮控制技术:悬浮控制系统必须精确控制电磁铁中的电流,以保持稳定的磁场强度和悬浮力,通常采用气隙传感器进行反馈控制。
§ 冗余设计:考虑悬浮系统的可靠性,需要设计机械冗余和电气冗余,以确保系统故障时仍能保持运行。
(2)推进系统 研究直线电机(LIM)和线性同步电机(LSM)技术。计算推力、速度和能效。
§ 直线电机:磁悬浮列车通常使用直线电机作为推进系统,将电能直接转换为线性运动的机械能,从而牵引列车高速运行。
§ 动力传输:由于磁悬浮列车没有传统的轮轨接触,因此其动力传输完全依靠电磁力完成,无需通过轮轴等机械部件。
(3)导向系统 确保列车沿预定轨迹精确行驶,通常也是通过电磁力实现。导向系统的模拟同样需要电磁场分析软件来确保精确控制
§ 被动导向:中低速磁悬浮列车通常采用被动导向系统,即车辆下部的悬浮电磁铁与F型轨道构成闭合磁路,通过电磁吸力的水平分量实现无接触导向。
§ 主动控制:高速磁悬浮列车可能需要更复杂的主动控制系统来维持稳定的导向,尤其是在高速行驶或遇到侧向力影响时

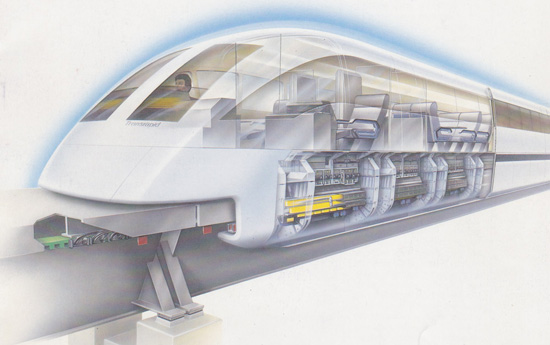

(4)车辆结构设计 包括列车车身、车厢以及悬挂装置的设计,以确保结构强度、稳定性及乘客舒适度

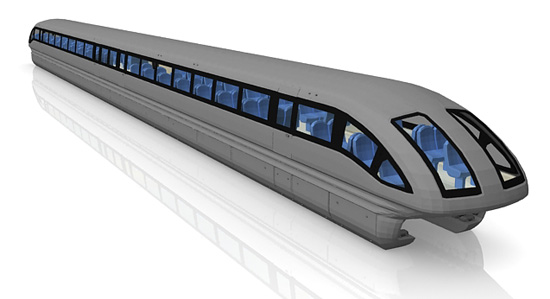

§ 车体设计:车辆系统包括车体结构、乘客座椅、信息显示屏等内部配置,旨在提供安全舒适的乘坐环境。
§ 轻量化:为了提高运载效率和节能,车辆设计趋向于轻量化,同时保证结构强度和安全性。
(5)控制系统 管理悬浮、推进和导向系统的自动化控制,保证列车安全高效运行。控制系统设计可能会使用PLC编程软件和实时控制系统设计软件

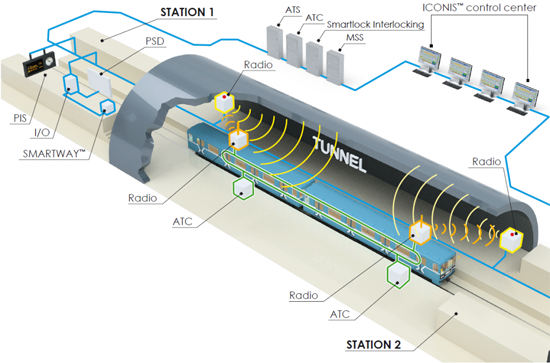

(6) 信号与通信系统 确保列车与轨道沿线的信号系统有效通信,包括自动驾驶控制等。设计此类系统可能需要通信系统设计软件和专业编程软件,例如Python或C++开发环境。
(7)轨道系统
§ 轨道建设:包括水泥梁、轨排等部分,F型钢轨通过轨枕连接形成轨排,是磁悬浮列车的“鞋子”,保证了列车的平稳运行。
§ 轨道检测:定期对轨道进行检测和维护,以保证轨道的稳定性和平顺性,确保行车安全。
(二)磁悬浮列车关键应用算法及软件
§ 有限元方法: 用于模拟轨道结构的受力情况和变形情况,磁悬浮列车的悬浮力、导引力、电磁场等。
- 结构仿真 ANSYS 、ABAQUS等
- 电磁仿真 ANSYS Maxwell、Comsol Multiphysics
- 轨道动力学仿真:SIMPACK、ADAMS
- 流体动力学仿真:Fluent 、OpenFoam
§ 控制理论: 用于设计磁悬浮列车的悬浮力控制系统、导引控制系统、车速控制系统等。软件: 如 MATLAB、Simulink、LabVIEW 等
§ 优化算法: 用于优化磁悬浮列车的轨道设计、车辆设计、控制系统设计等。
§ 计算机辅助设计 (CAD) 软件: 如 Solidworks、CATIA、AutoCAD、CARD/1 等
磁悬浮轨道勘测设计及软件:
- 轨道选线: 综合考虑地形、地质、环境等因素,选出最佳的轨道路线。
- 轨道设计: 根据选定的轨道路线,设计轨道结构、几何尺寸和技术参数。
- 轨道施工图绘制: 绘制轨道施工图,指导轨道的施工。
- 轨道仿真分析: 利用有限元分析软件和轨道动力学分析软件,对轨道系统进行仿真分析,优化轨道设计方案。
- 软件:CARD/1、CATIA,用于绘制轨道的设计图纸,ArcGIS、MapGIS等,用于进行轨道选线和地形分析。
磁悬浮列车研究关键技术:
- 磁悬浮技术: 研究磁悬浮列车的悬浮原理、悬浮力控制方法、磁悬浮轨道设计等。
- 导引技术: 研究磁悬浮列车的导引原理、导引系统设计、导引控制方法等。
- 车辆技术: 研究磁悬浮列车的车体设计、电气系统、制动系统、空调系统等。
- 试验研究: 建造磁悬浮试验线,进行磁悬浮列车的试验研究,验证磁悬浮技术的可行性和安全性。
(三)磁悬浮列车研究用计算机设备推荐配置
计算瓶颈与优化
(1)计算量大:涉及复杂的电磁场和动力学计算,需强大的CPU和GPU。
(2)内存需求高:大规模仿真需要大量内存。
(3)存储性能:高速存储对数据读写性能要求高。
高性能工作站:
CPU: 多核高性能CPU,如 Intel Xeon E5 或 AMD EPYC
内存: 64GB 或以上
硬盘: SSD 固态硬盘,容量根据实际需求选择
显卡: NVIDIA Tesla V100 或更高性能的显卡
嵌入式系统:
处理器: TI TMS320F28377S 或 NXP LPC5528 等高性能微控制器
内存: 512MB 或以上
存储: 1GB 或以上
数据采集系统:
A/D 转换器: NI PXI-6115 或 NI PXI-6229 等高精度 A/D 转换器
数据采集软件: NI LabVIEW 或 MATLAB 等
