新思科技（Synopsys）核心EDA软件、技术优势与硬件配置推荐

在全球半导体产业高速发展的今天，一颗先进芯片从概念到量产，离不开电子设计自动化（EDA）工具的强力支撑。作为全球领先的EDA、IP和软件安全解决方案提供商，新思科技（Synopsys） 凭借其完整、先进且高度集成的设计平台，持续赋能全球顶尖芯片公司实现从3nm到2nm乃至更先进工艺节点的突破。

一、新思科技的核心：以Fusion Design Platform™ 为核心的EDA全流程平台

新思科技并非依赖单一工具，而是构建了一个覆盖芯片设计全流程的协同生态系统。其中，最核心的平台包括：

1. Fusion Design Platform™

这是新思科技面向先进工艺节点推出的统一数字设计平台，整合了业界领先的逻辑综合、布局布线、时序签核、物理验证等工具，代表产品包括：

• Design Compiler® NXT：新一代逻辑综合工具，提升PPA（功耗、性能、面积）优化能力
• IC Compiler™ II / Fusion Compiler™：先进的布局布线（P&R）引擎，支持AI驱动的物理实现
• PrimeTime®：静态时序分析（STA）行业标准
• StarRC™：高精度寄生参数提取工具

2. Verification Continuum™ Platform

覆盖功能验证全生命周期，确保芯片“第一次就做对”，核心工具包括：

• VCS®：高性能仿真器，支持SystemVerilog/UVM
• Verdi®：可视化调试平台，大幅提升验证效率
• ZeBu®：基于硬件仿真的加速验证系统（Emulation）
• VC Formal™：形式验证工具，用于穷尽式功能检查

3. SiliconSmart® 与 PrimeSim™ Continuum

面向模拟/混合信号与定制设计，提供高精度电路仿真与表征，包括：

• HSPICE®：业界黄金标准的SPICE仿真器
• FineSim® / NanoSim®：针对大规模模拟/存储电路的快速仿真方案

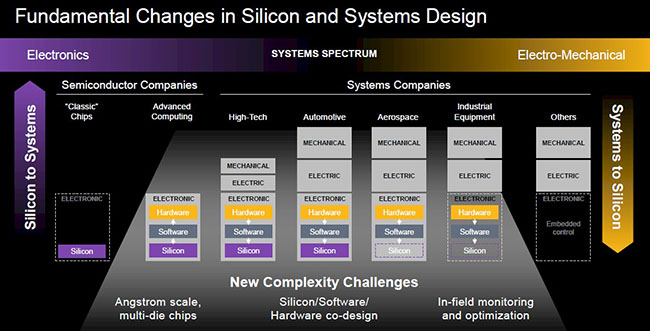

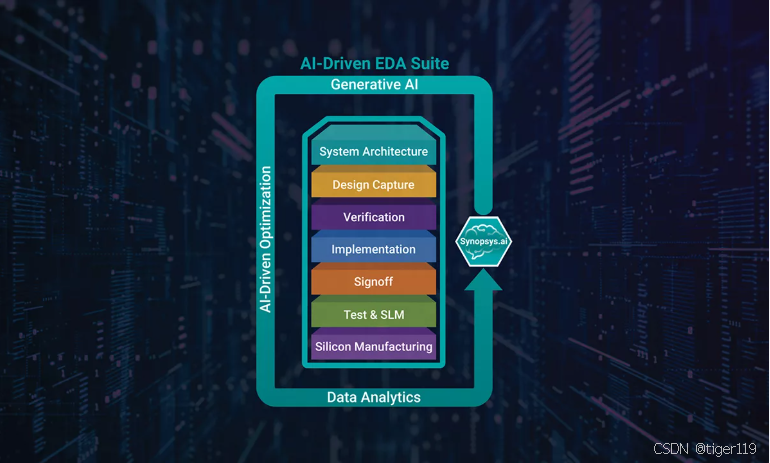

4. DSO.ai™ — 全球首款AI驱动的自主芯片设计解决方案

利用强化学习自动探索设计空间，在多个客户项目中实现PPA超越人工专家水平，标志着EDA进入“AI for EDA”新时代。

二、新思科技EDA软件的核心技术特点

1. 全流程协同与数据一致性
   Fusion平台打破传统工具孤岛，实现从RTL到GDSII的数据无缝流转，减少迭代次数，缩短设计周期。
2. AI与机器学习深度集成
   DSO.ai、AI-driven PPA优化、智能时序修复等技术，显著提升设计收敛速度与质量。
3. 支持最先进工艺节点
   全面支持台积电N3E、三星SF2、英特尔18A等3nm及以下工艺，内置工艺设计套件（PDK）与设计规则检查（DRC/LVS）。
4. 云原生架构与弹性部署
   支持在AWS、Azure、Google Cloud等公有云上运行EDA工作负载，结合Synopsys Cloud提供即开即用的验证与实现环境。
5. 安全与可靠性内建（Shift Left）
   通过Synopsys Software Integrity Group（如Coverity、Black Duck）将安全与合规性左移至芯片与软件开发早期阶段。

三、推荐硬件配置：释放新思EDA工具最大效能

新思科技的EDA工具对计算资源要求极高，尤其在先进节点下，单次运行可能涉及数十亿晶体管、数TB内存与数千CPU核心。合理配置硬件是保障项目按时交付的关键。

以下配置基于真实芯片设计计算瓶颈总结，适合科研院所、芯片设计公司、EDA云平台。

3.1 入门级EDA工作站（个人工程师）

用于：RTL开发、仿真调试、小规模DC综合

预算：3–8万人民币

• CPU：AMD Ryzen Threadripper 7960X / Intel Xeon W-2400
• 核心数：24–32核
• 内存：128GB DDR5
• GPU：RTX 4090（调试/可视化）
• SSD：2TB NVMe
• 网络：10GbE

3.2 专业芯片设计工程师级

用于：ICC2、PrimeTime、VCS回归验证

预算：10–30万人民币

• CPU：AMD Threadripper PRO 7995WX / Intel Xeon W-3400
• 核心数：64–96核
• 内存：256–512GB
• GPU：RTX 6000 Ada 或 A6000
• SSD：4–8TB NVMe RAID
• 网络：25GbE

3.3 企业级EDA计算节点（核心Tape-out）

用于：全芯片P&R,Signoff,AI Design Space Exploration,回归验证Farm

预算：30–200万人民币/节点

• CPU：AMD EPYC 9654 / Intel Xeon 8592+
• 核心数：128–256核
• 内存：1–4TB DDR5
• GPU：A100/H100（AI EDA & 仿真加速）
• SSD：16–100TB NVMe分布式
• 网络：100–400Gb InfiniBand

高端工作站配置（适用于前端设计、验证工程师）

• CPU：AMD Ryzen Threadripper PRO 7995WX（96核）或 Intel Xeon W9-3495X（56核）
• 内存：256GB–1TB DDR5 ECC（大型SoC仿真常需500GB+内存）
• GPU：NVIDIA RTX 6000 Ada（48GB显存），用于图形界面加速与部分AI任务
• 存储：20TB NVMe RAID（建议RAID5，高IOPS保障编译与仿真速度）
• 操作系统：Red Hat Enterprise Linux (RHEL)8/9或CentOS Stream（Linux为EDA主流平台）

HPC集群配置（适用于后端实现、签核、大规模仿真）

• 计算节点：双路Intel Xeon Platinum 8558（48核/96线程）或 AMD EPYC 9654（96核）
• 内存/节点：1TB–4TB DDR5
• 网络互联：InfiniBand NDR（400 Gb/s）或 Slingshot，确保低延迟通信
• 并行许可管理：配合Synopsys License Manager与调度系统（如LSF、Slurm）
• 存储系统：并行文件系统（如Lustre、IBM Spectrum Scale），吞吐量 > 100 GB/s

提示：新思科技已推出 Synopsys Cloud 解决方案，用户可直接在AWS上使用预配置的EDA环境，无需自建基础设施，实现“按需扩展、按秒计费”。

结语

从智能手机到人工智能芯片，从自动驾驶汽车到数据中心服务器，每一颗先进芯片的背后，几乎都有新思科技EDA工具的身影。凭借其以 Fusion Design Platform和Verification Continuum为核心的强大技术栈，以及对AI、云原生和先进工艺的前瞻性布局，新思科技正持续引领半导体设计的未来。
