地球最快-超级图形工作站应用方案2016A
本文中重点内容
（1）Alpha610超级图形工作站技术特点
（2）Alpha610超大规模计算精准配置推荐
超大规模科学与工程仿真计算配置方案
--有限元仿真计算
--石油能源数值模拟计算
--电子系统仿真计算
超大规模计算化学模拟计算、图像处理配置方案
--分子模拟、量子化学、分子动力学模拟计算
--图像实时处理、多路视频处理合成
超高清影视后期处理配置方案
--三维模型、视频序列的最终渲染
--4K以上视频剪辑和特效合成等
西安坤隆计算机科技公司（原西安太阳）自2012推出地球最快图形工作站系列，历经三年的技术全面提升，为满足桌面级超级计算应用需要, 再次推出UltraLAB Alpha610系列，这是图形工作站在高性能计算挑战极限的终极产品。
随着海量数据规模、超高精度计算应用越来越广泛, 对图形工作站的要求也与之不断提升, 2015年地球最快的图形工作站应该是什么样的配置

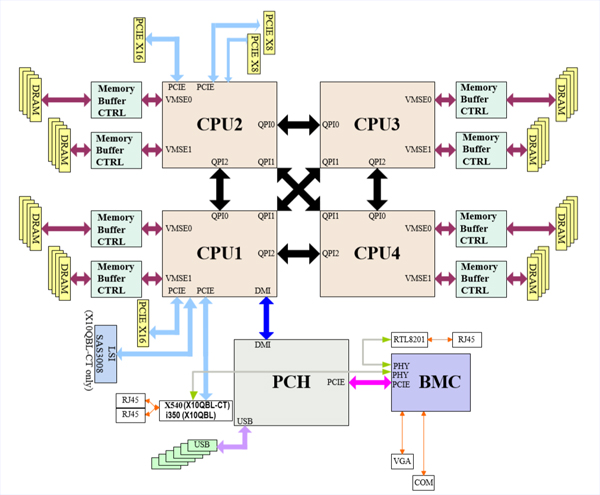

(一)UltraLAB Alpha610超级工作站技术介绍
先看一下Alpha610技术规格表
类别 配置规格 CPU 4颗Xeon E7 8800v3 (最高72核2.6Ghz，最大180MB三级缓存) 芯片组 intel C602J +PCH 内存 最大1TB（32根32G）DDR3-1600 Reg ECC 显卡 1块图卡或游戏卡（双槽） 硬盘 5*3.5” SATA热插拔盘位，最大容量40TB 光驱 DVDRW 刻录机 工作站平台 UltraLAB S415TS48PCS塔式（1500W 静音级） 网卡 双 intel 千兆或万兆以太 显示器 最大支持8个显示器拼接
UltraLAB Alpha610工作站硬件特点
（1）具有目前图形工作站级最高计算能力，浮点运算速度最高到3TFlops(3万亿次/秒)
（另外也可配备GPU计算卡，Pcie 16x 3.0接口，CPU+GPU异构超算）
（2）超大容量数据处理能力，内存容量最高到2TB（32*64GB）
（3）超复杂图形生成能力，支持1块超高端专业图卡，最大6个输出口和拼接，3D显示，满足复杂三维图形应用
（4）海量高io存储能力，可供选择：
闪电盘：最大16TB，连续读写带宽3.5GB/s
超级盘：最大32TB，连续读写带宽800MB/s
（5）扩展端口：1个pcie 8x 3.0（采集卡，网卡）
（6）高带宽网口：通过2个万兆端口，扩展外部存储，可以提供连续读写2*1GB/s, 最大2*96TB，也可以海量数据实时采集
从上面看，该机器在海量数据读写、实时采集、数据处理、可视化图形生成，配置非常均衡强大，图形工作站之王--当之无愧
我们再从其他方面感受一下Alpha610内功
（7）和同类产品EX780（80核）机器相比，性能三倍以上提升
2012年我们推出了XASUN EX780（8颗Xeon E7 8870，最高80核2.4Ghz），经过三年技术升级更新，下面是最新UltraLAB Alpha610（4颗E7 8800v3）和老一代机器计算性能对比
备注：浮点计算公式 核数*频率*一个周期执行的指令数
（老机器指令数是4，新机器因支持最新AVX2指令集，其指令数是16）上述数据理论上，最新Alpha610（64核）计算速度比三年前最顶级EX780（80核）还快3.33倍以上，相当于3.33台 EX780（266核）机器的计算性能
此外，EX780实际是图形服务器（需放置在专门机房环境，噪音大），而Alpha610是真正的图形工作站（基于办公环境，静音级），从机房到办公环境，这是一个质的飞跃
(8)和分布式集群相比，为部门级高性能计算提供更强大高效解决方案
很多科研单位因为计算需求不断增长，曾考虑分布式集群，但购买集群需要经过多个阶段：
阶段1：调查、计算架构、集群技术、使用维护等论证；
阶段2：确定方案、上报、等待批复；
阶段3：招标采购、实施；
阶段4：交付使用、使用效率管理；
阶段5: 直接设备成本、维护成本、系统维护成本巨大；从考虑到最后设备使用周期冗长不可测，还要面临不断的技术升级换代，等到原方案实施，产品技术性能估计已经淘汰，如此多环节和复杂因素，超级图形工作站的优势更显突出：
1）基于办公环境、静音级的超级计算性能
2）使用和维护非常简单，成本低廉，而不需要专门的机房
3）升级换代，损失降到最低
4）使用率比集群高的多
5）支持windows和linux系统，更加灵活，集群基本都是linux
6）满足绝大部分科研单位部门级的高性能计算需求
7）方案论证和实施非常短#p#page_title#e#
（二）超大规模应用精准配置推荐方案
UltraLAB Alpha610凭借无与伦比的超级计算能力和强大均衡硬件架构，帮助完成以下应用---以往不可能完成的计算，从而科研能力得到极大的提升

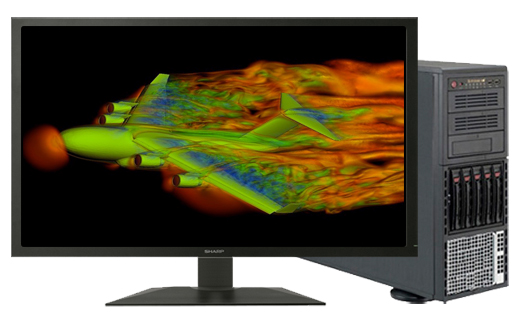

精准应用1 工程仿真计算硬件配置推荐
UltraLAB Alpha610在工程仿真超大规模计算典型应用
（1）超大规模CAE仿真计算，例如：流体、碰撞、爆炸模拟计算，
典型软件 Ansys Fluent、Antodyn、Star CCM+…

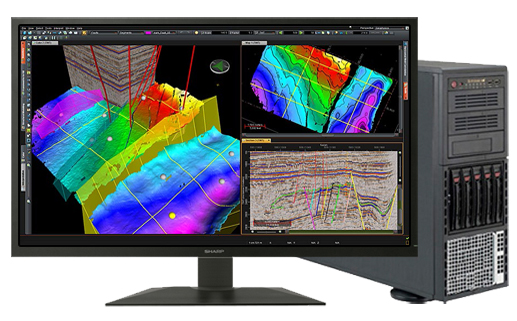

（2）石油能源仿真模拟计算，例如：石油资料处理、油藏模拟、地震资料解释等
典型软件 CMG、ECLIPS…
（3）EDA仿真计算，例如：电子系统与电磁仿真模拟计算，
典型软件 HFSS、CST、FEKO、安捷伦
推荐配置
NO 配置项 方案1 方案2 方案3 性能等级 Good Better Best 机型 UltraLAB Alpha610 UltraLAB Alpha610 UltraLAB Alpha610 426128-S15T5BRB 426256-S1AT5DRC 425512-S1AT5DRD 主要配置 64核2.6Ghz/128GB/ K2200/512GBSSD+8TB超级盘/27”图显 64核2.6Ghz/256GB/ M4000/1TBSSD+16TB超级盘/27”图显 72核2.6Ghz/512GB/ M5000/1TBSSD+16TB超级盘/27”图显 1. 配置规格 1.1 CPU 4*Xeon E7 v3 4*Xeon E7 v3 4*Xeon E7 v3 64核2.6Ghz,180MB 64核2.6Ghz,180MB 72核2.5Ghz,180MB 1.2 内存 128GB DDR3 1600 RECC 256GB DDR3 1600 RECC 512GB DDR3 1600 RECC 1.3 图卡 Quadro K2200 4GB Quadro M4000 8GB Quadro M5000 8GB 1.4 系统盘 512GB SSD 1TB SSD企业级 1TB SSD企业级 1.5 数据盘 8TB P-SATA超级盘 16TB P-SATA超级盘 16TB P-SATA超级盘 1.7 平台 塔式（DVD刻录机，1700w，静音级)/ 104 键盘+1000dpi光电鼠标(USB口) 1.8 硬盘位 5*3.5"+3*5.25" 1.9 扩展槽 2个PCIe 16X 3.0/2个PCIe x8 3.0 1.A 后侧端口 2个Intel千兆口/3+2个USB2.0 1.B 显示器 27“高清图显 2.主要性能指标 2.1 CPU 2.66Tflops （2.66万亿次/秒） 2.66Tflops （2.66万亿次/秒） 3Tflops （2.995万亿次/秒） 2.2 内存 峰值200GB/s 峰值200GB/s 峰值200GB/s 2.3 像素填充 16.74GPs 43.68GPs 67.2GPs 2.4 带宽 80GBs 192GBs 211GBs 2.5 超级盘 连续读写:800MB/s 2.6 分辨率 1920*1080，亮度250cd/m2,可竖显 3 整机优化：1）高性能系统优化 2）GPU超算技术 3）超低延迟 售价 ¥298,000元 ¥350,000元 ¥485,000元
#p#page_title#e#

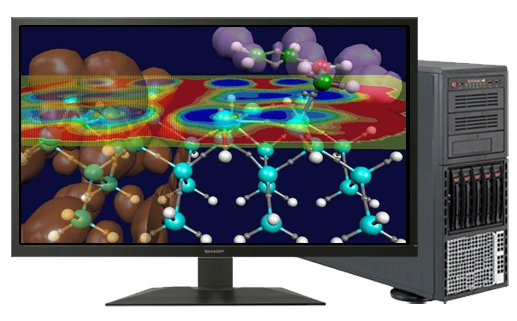

精准应用2 生命科学模拟计算、图像处理的硬件配置推荐
在生命科学应用，分子模拟、分子动力学模拟，在图像实时处理、多路视频合成等，面对巨大计算量或处理量，UltraLAB Alpha610提供最暴力CPU+GPU计算能力，大大提升求解计算速度，缩短计算时间
典型软件 lammp、namd等
推荐配置 NO 配置项 方案1 方案2 方案3 性能等级 Good Better Best 机型 UltraLAB Alpha610 UltraLAB Alpha610 UltraLAB Alpha610 42264-S15T5BRG98 426128-S15T5BRG98i 425256-S15T5BRTX 主要配置 56核2.2Ghz/64GB/ GTX980/512GBSSD+8TB超级盘/24”图显 64核2.6Ghz/128GB/ GTX980Ti/512GBSSD +8TB超级盘/24”图显 72核2.5Ghz/256GB/ TitanX/512GBSSD +8TB超级盘/24”图显 1. 配置规格 1.1 CPU 4*Xeon E7 v3 4*Xeon E7 v3 4*Xeon E7 v3 56核2.2Ghz,180MB 64核2.6Ghz,180MB 72核2.5Ghz,180MB 1.2 内存 64GB DDR3 1600 RECC 128GB DDR3 1600 RECC 256GB DDR3 1600 RECC 1.3 图卡 Nvidia GTX980 4GB Nvidia GTX980Ti 6GB Nvidia Titan X 12GB 1.4 系统盘 512GB SSD 512GB SSD企业级 512GB SSD企业级 1.5 数据盘 8TB P-SATA超级盘 8TB P-SATA超级盘 8TB P-SATA超级盘 1.7 平台 塔式（DVD刻录机，1700w，静音级)/ 104 键盘+1000dpi光电鼠标(USB口) 1.8 硬盘位 5*3.5"+3*5.25" 1.9 扩展槽 2个PCIe 16X 3.0/2个PCIe x8 3.0 1.A 后侧端口 2个Intel千兆口/3+2个USB2.0 1.B 显示器 24”高清图显 2.主要性能指标 2.1 CPU 1.97Tflops （1.97万亿次/秒） 2.66Tflops （2.66万亿次/秒） 2.995Tflops （2.995万亿次/秒） 2.2 内存 峰值100GB/s 峰值200GB/s 峰值200GB/s 2.3 像素填充 72GPs 96GPs 96GPs 2.4 带宽 224GBs 598GBs 336GBs GPU超算 2.3Tflops(双精度) 2.8Tflops(双精度) 3.07Tflops(双精度) 2.5 超级盘 连续读写:800MB/s 2.6 分辨率 1920*1080，亮度250cd/m2,可竖显 3 整机优化：1）高性能系统优化 2）GPU超算技术 3）超低延迟 售价 ¥185,000元 ¥298,000元 ¥420,000元
#p#page_title#e#

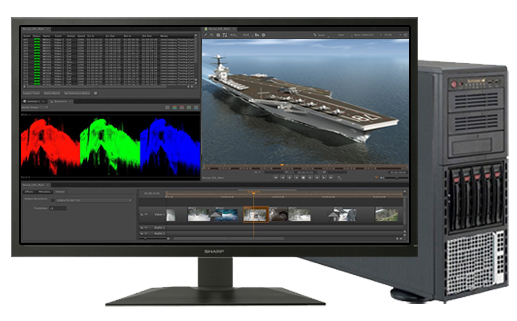

精准应用3 4K以上视频后期创作硬件配置方案
4K视频数据量巨大，在剪辑中的多层海量视频流解码、渲染输出、编码压缩，特效中的动画效果生成计算、视频合成计算、视频或三维模型最终渲染计算应用，需要图形工作站具备超级计算能力、超高硬盘io多路读写带宽等
典型软件
（1）剪辑类： Adbobe Premiere CC、Avid Media Composer 8、草谷Edius Pro 8、Sony Vegas Pro 8
（2）特效合成类：Adobe After Effects CC，Nuke,Fusion Studio，Flame
（3）动画渲染类：3Dmax ,Maya的最终渲染
3.1 4K视频剪辑、特效合成等应用
NO 配置项 方案1 方案2 方案3 性能等级 Good Better Best 机型 UltraLAB Alpha610 UltraLAB Alpha610 UltraLAB Alpha610 422128-S15S7ARC 426128-S15S7ARD 425128-S1AS7BRD 主要配置 56核2.2Ghz/128GB/ M4K/512GBSSD+6TB闪电盘/27”4K图显 64核2.6Ghz/128GB/ M5K/512GBSSD+6TB闪电盘/27”4K图显 72核2.5Ghz/128GB/ M5K/1TBSSD+12TB闪电盘/27”4K图显 1. 配置规格 1.1 CPU 4*Xeon E7 v3 4*Xeon E7 v3 4*Xeon E7 v3 56核2.2Ghz,180MB 64核2.6Ghz,180MB 72核2.5Ghz,180MB 1.2 内存 128GB DDR3 1600 RECC 128GB DDR3 1600 RECC 128GB DDR3 1600 RECC 1.3 图卡 Quadro M4000 Quadro M5000 Quadro M5000 1.4 系统盘 512GB SSD 512GB SSD企业级 1TB SSD企业级 1.5 数据盘 6TB P-SSD闪电盘 6TB P-SSD闪电盘 12TB P-SSD闪电盘 1.7 平台 塔式（DVD刻录机，1700w，静音级)/ 104 键盘+1000dpi光电鼠标(USB口) 1.8 硬盘位 5*3.5"+3*5.25" 1.9 扩展槽 2个PCIe 16X 3.0/2个PCIe x8 3.0 1.A 后侧端口 2个Intel万兆口/3+2个USB2.0（可选外接双1GB/s存储） 1.B 显示器 27”-4K超高清图显 2.主要性能指标 2.1 CPU 1.97Tflops （1.97万亿次/秒） 2.66Tflops （2.66万亿次/秒） 2.995Tflops （2.995万亿次/秒） 2.2 内存 峰值100GB/s 峰值100GB/s 峰值100GB/s 2.3 像素填充 44GPs 67GPs 67GPs 2.4 带宽 192GBs 211GBs 211GBs GPU超算 1.3Tflops(双精度) 2.15Tflops(双精度) 2.15Tflops(双精度) 2.5 闪电盘 连续读写:3GB/s 2.6 分辨率 3840*2160，亮度300cd/m2,10亿色，IPS液晶屏 3 整机优化：1）高性能系统优化 2）GPU超算技术 3）超低延迟 售价 ¥228,000元 ¥365,000元 ¥499,990元
3.2 动画设计最终渲染配置推荐
NO 配置项 方案1 方案2 方案3 性能等级 Good Better Best 机型 UltraLAB Alpha610 UltraLAB Alpha610 UltraLAB Alpha610 42264-S15T5BRG96 426128-S15T5BRG98i 426256-S15T5BRTX 主要配置 56核2.2Ghz/64GB/ GTX960/512GBSSD +8TB超级盘/22”图显 64核2.6Ghz/128GB/ GTX980Ti/512GBSSD +8TB超级盘/24”图显 72核2.6Ghz/256GB/ TitanX/512GBSSD +8TB超级盘/24”图显 1. 配置规格 1.1 CPU 4*Xeon E7 v3 4*Xeon E7 v3 4*Xeon E7 v3 56核2.2Ghz,180MB 64核2.6Ghz,180MB 72核2.6Ghz,180MB 1.2 内存 64GB DDR3 1600 RECC 64GB DDR3 1600 RECC 128GB DDR3 1600 RECC 1.3 图卡 Nvidia GTX960 2GB Nvidia GTX960 2GB Nvidia GTX960 2GB 1.4 系统盘 512GB SSD 512GB SSD企业级 512GB SSD企业级 1.5 数据盘 8TB P-SATA超级盘 8TB P-SATA超级盘 16TB P-SATA超级盘 1.7 平台 塔式（DVD刻录机，1700w，静音级)/ 104 键盘+1000dpi光电鼠标(USB口) 1.8 硬盘位 5*3.5"+3*5.25" 1.9 扩展槽 2个PCIe 16X 3.0/2个PCIe x8 3.0 1.A 后侧端口 2个Intel千兆口/3+2个USB2.0 1.B 显示器 22”高清图显 2.主要性能指标 2.1 CPU 1.97Tflops （1.97万亿次/秒） 2.66Tflops （2.66万亿次/秒） 3Tflops （3万亿次/秒） 2.2 内存 峰值100GB/s 峰值100GB/s 峰值100GB/s 2.3 像素填充 41GPs 41GPs 41GPs 2.4 带宽 112GBs 112GBs 112GBs 2.5 超级盘 连续读写:800MB/s 2.6 分辨率 1920*1080，亮度250cd/m2,可竖显 3 整机优化：1）高性能系统优化 2）GPU超算技术 3）超低延迟 售价 ¥180,000元 ¥288,000元 ¥398,000元
总之，超级图形工作站Alpha610代表目前图形工作站最高性能，在各个行业的超大规模计算方面有着非常广泛的市场和需求欢迎咨询和了解，
免费提供测试、验证、技术咨询，联系电话400-7056-800，微信号xasun001
