在"双碳"战略与新型电力系统建设的双重驱动下，电气设备正经历从"经验设计"向"仿真驱动设计"的范式革命。铜排在短路电流下的电动力冲击、变压器绕组的涡流损耗发热、新能源汽车电机的多物理场耦合——这些复杂工况的精准预测，离不开Ansys Maxwell、Fluent、Mechanical等工具的深度协同。本文深度拆解电力电气仿真的四大专业领域、核心算法逻辑，以及支撑这些复杂计算的专业硬件配置方案。
一、四大专业领域与核心算法解析
1. 低频电磁场仿真（Maxwell核心模块）
专业内涵：电磁-结构-热耦合分析的源头，解决导体在交变电流下的磁场分布、电磁力计算、焦耳热损耗等基础问题。
核心算法体系：
| 求解类型 | 算法内核 | 工程应用 |
|---|---|---|
| 瞬态磁场求解 | 时域有限元法(FEM) + 龙格-库塔时间积分 | 短路冲击、通断电暂态、三相不平衡 |
| 涡流场分析 | 扩散方程求解 + 边界元耦合 | 变压器铁芯损耗、趋肤效应计算 |
| 静磁场分析 | 矢量磁位有限元求解 | 永磁电机稳态磁场、磁路设计 |
| 电磁力计算 | 麦克斯韦应力张量法 / 虚功原理 | 母线电动力、断路器斥力计算 |
关键数值挑战：
-
集肤效应捕捉：高频或大电流工况下，电流集中在导体表面（趋肤深度δ=√(2/ωμσ)），需要极细密网格（网格尺寸<δ/3）
-
非线性材料处理：硅钢片B-H曲线、永磁体退磁特性的牛顿-拉夫逊迭代求解
-
多尺度网格：铜排整体尺寸米级，但趋肤效应毫米级，需自适应网格加密
2. 瞬态结构动力学（Transient Structural）
专业内涵：将Maxwell计算的电磁力（体积力/面力）映射到结构网格，求解导体在交变电磁力作用下的振动、变形与应力。
核心算法体系：
-
显式/隐式积分算法：Newmark-β法、Wilson-θ法求解运动方程 Mx''+Cx'+Kx=F(t)
-
大变形非线性：格林应变张量、更新拉格朗日格式（UL格式）处理几何非线性
-
接触算法：罚函数法/拉格朗日乘子法处理母线与支撑件的接触碰撞
-
模态叠加法：提取结构固有频率，避免共振风险（电磁力频率50Hz×2=100Hz需避开结构固有频率）
耦合关键：时间步长必须与Maxwell严格同步（Δt_structural = Δt_Maxwell），否则电磁力载荷传递失真。
3. 热分析与流体散热（Thermal & Fluent）
专业内涵：处理铜排/铁芯的焦耳热+铁损发热，通过自然对流/强制风冷/液冷等方式散热，确保温升符合GB/T 11022等标准。
核心算法体系：
热传导模块：
-
瞬态热分析：热扩散方程 ρc_p ∂T/∂t = ∇·(k∇T) + Q，Crank-Nicolson时间积分
-
稳态热分析：k∇²T + Q = 0，共轭梯度法求解大型稀疏矩阵
流体散热模块（Fluent）：
-
RANS湍流模型：k-ε模型、k-ω SST模型模拟开关柜内空气对流
-
共轭传热(CHT)：固体导热与流体对流耦合求解，能量方程与动量方程联立
-
浮力驱动流：布辛涅斯克近似处理热浮力引起的自然对流
-
多孔介质模型：变压器散热器翅片的等效渗透率计算
多物理场耦合逻辑：
plain
Maxwell(电磁损耗Q) → Transient Thermal(瞬态温升) → Fluent(稳态对流散热)二、UltraLAB多物理场仿真硬件配置方案
多物理场耦合仿真的算力需求具有"内存密集型+CPU密集型+IO密集型"三重特征：Maxwell处理百万级网格的复数矩阵，Mechanical求解大规模刚度矩阵，Fluent处理CFD的稀疏线性系统。以下是针对电力电气行业的三级配置方案：
方案A：单机旗舰版（UltraLAB GR450P）—— 适配电中小规模多物理场
针对模型规模：Maxwell 200万网格以内，Fluent 500万网格以内，单工况串行/轻度并行计算
表格
| 硬件组件 | 配置规格 | 专业选型理由 |
|---|---|---|
| CPU | AMD Ryzen Threadripper 7970X (32核64线程, 4.0-5.3GHz) | 高主频加速Maxwell频域求解，多核支持Fluent并行分区计算 |
| 内存 | 256GB DDR5-4800 ECC RDIMM (8通道) | Maxwell瞬态求解占用内存大（每百万网格约8-12GB），256GB支持200万网格电磁-热耦合 |
| 系统盘 | 2TB NVMe PCIe 4.0 SSD | 快速加载Workbench项目文件与几何模型 |
| 数据盘 | 8TB NVMe SSD (企业级) | 存储多物理场耦合的瞬态结果文件（单时间步结果可达数GB） |
| 显卡 | RTX A4000 16GB | 后处理时显示复杂网格与流线图，支持GPU加速的 Fluent NCCL并行 |
| 散热 | 360mm水冷 + 机箱风道优化 | 满载计算功耗控制，保障长时间耦合仿真的稳定性 |
| 系统 | Windows 11 Pro / CentOS 8.0 | 兼容Ansys 2024 R1全模块授权 |
方案B：双路集群版（UltraLAB GA660M）—— 适配大型变压器/整流柜
针对模型规模：Maxwell 1000万网格+，Fluent 2000万网格+，多工况并行扫描
| 硬件组件 | 配置规格 | 专业选型理由 |
|---|---|---|
| 计算节点 | 2× AMD EPYC 9755 (128核256线程) | 双路256线程支持Maxwell分布式求解(1+N模式)，加速多工况扫频计算 |
| 内存 | 512GB DDR5-4800 ECC (16通道) | 千万级网格电磁-结构-热三场耦合需要超大内存池 |
| 高速互联 | 100Gb InfiniBand | 节点间Maxwell分布式求解的低延迟数据传输 |
| 存储 | 20TB NVMe SSD + 100TB HDD阵列 | 支持多用户、多项目的海量仿真数据存储 |
| GPU加速 | 2× RTX 5000 Ada 32GB | Fluent GPU求解器加速瞬态散热计算，支持多GPU并行 |
| 作业调度 | UltraLAB PSS作业调度系统 | 管理多物理场耦合任务的资源分配与排队 |
方案C：移动工作站版（UltraLAB PX350）—— 工程师现场调试
针对场景：变电站现场、客户现场快速仿真验证，模型规模<50万网格
表格
| 硬件组件 | 配置规格 |
|---|---|
| CPU | Intel Core i9-14900K (24核32线程, 5.8GHz) |
| 内存 | 128GB DDR5-5600 |
| 显卡 | RTX 5080 Laptop 16GB |
| 存储 | 4TB NVMe SSD |
| 特色 | 便携式设计，支持现场220V供电，通过远程桌面连接集群 |
三、典型应用场景与硬件匹配建议

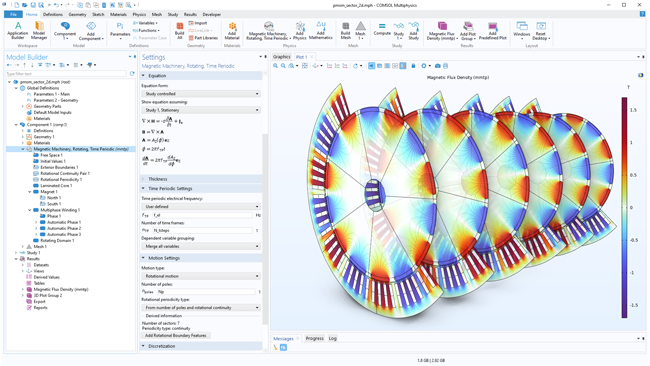

场景1：新能源汽车驱动电机电磁-热耦合
技术需求：永磁同步电机在峰值功率(150kW+)下的转子涡流损耗、定子绕组温升、冷却水道CFD优化 算法复杂度：⭐⭐⭐⭐⭐
-
包含斜槽效应的3D瞬态电磁场（时间步长<10μs）
-
转子运动的滑移网格技术（Motion Setup）
-
共轭传热：绕组绝缘层导热+铁芯导热+冷却液对流 推荐配置：方案B（集群版），特别需要GPU加速Fluent计算，建议配置4× RTX 6000 Ada进行多GPU并行流体求解。
场景2：特高压GIS开关柜短路电动力分析
技术需求：550kV GIS在63kA短路电流下的母线应力、触头振动、绝缘子机械强度 算法复杂度：⭐⭐⭐⭐
-
瞬态电磁-结构双向耦合：电动力→变形→气隙变化→磁场重分布
-
接触非线性：触头分离过程的碰撞检测 推荐配置：方案A（旗舰版），重点在于CPU主频（缩短瞬态求解时间）与内存容量（存储多时间步耦合数据）。
场景3：风电变流器功率模块散热设计
技术需求：IGBT模块的结温计算、散热器翅片优化、风道流场均匀性 算法复杂度：⭐⭐⭐
-
双热阻模型：IGBT结-壳-散热器热阻网络
-
多相流：相变材料(PCM)散热时的固液耦合 推荐配置：方案A（旗舰版），Fluent对GPU支持良好，建议升级至RTX 4090 24GB以加速稳态对流计算。
场景4：微特电机（无人机/机器人关节）多物理场优化
技术需求：极小体积（直径<30mm）下的高功率密度(>500W/kg)设计，电磁-结构-热三场强耦合 算法关键点：
-
磁-热双向耦合：磁钢温度升高导致剩磁Br下降，进而影响电磁力，需迭代求解
-
薄壁结构振动：电机壳体的模态分析与电磁振动噪声预测 推荐配置：方案A或C，模型规模适中但对计算精度要求极高，适合高频CPU+大内存的单机深度计算。
四、Ansys多物理场仿真硬件配置黄金法则
基于电力电气行业的工程实践，总结以下硬件选型原则：
1. 内存容量优先原则
多物理场耦合的内存消耗呈乘法效应：
-
Maxwell单独求解：每百万网格约3-4GB
-
Maxwell+Mechanical耦合：每百万网格约8-10GB
-
Maxwell+Fluent+Mechanical三场耦合：每百万网格约12-15GB
建议：配置内存 ≥ 预计最大网格规模(百万) × 15GB × 安全系数1.5
2. CPU主频与核心数平衡
-
Maxwell瞬态求解：依赖CPU主频（4.0GHz+），单核性能决定时间步推进速度
-
Fluent并行计算：依赖多核心（32核+），但内存带宽成为瓶颈，建议选择8通道内存架构
-
Mechanical隐式求解：平衡需求，推荐AMD Threadripper或Intel Xeon W系列
3. 存储IO不可忽视
多物理场耦合的瞬态仿真会产生TB级结果文件：
-
每时间步保存完整场数据（电场+磁场+温度+应力+流速）
-
100个时间步 × 5个物理量 × 200万网格 ≈ 500GB数据 建议：配置企业级NVMe SSD作为工作盘，顺序读写速度≥7000MB/s
4. 系统稳定性要求
电力电气仿真往往耗时漫长（瞬态电磁-结构耦合可能需要连续计算72小时+）：
-
必须配置ECC内存：避免内存错误导致长时间计算前功尽弃
-
工业级散热：水冷+风道优化，确保CPU/GPU持续满载不降频
-
UPS电源保障：防止突发断电损坏结果文件
五、未来应用场景展望
随着新型电力系统与能源互联网的发展，多物理场仿真将在以下领域发挥关键作用：
1. 固态变压器(SST)研发
技术趋势：10kV直挂式固态变压器取代传统工频变压器 仿真挑战：SiC器件的开关损耗(>100kHz)+高频变压器涡流+散热系统多物理场耦合 算力需求：需支持Maxwell高频电磁(涡流场)+Icepak热仿真的瞬态耦合，网格规模千万级
2. 海上风电柔直送出系统
技术趋势：±500kV海上风电柔性直流换流平台 仿真挑战：换流阀厅的电磁环境、海缆的电磁-热-机械耦合（海底复杂地质条件） 算力需求：超长海缆(>100km)的分布参数建模，需分布式集群计算
3. 氢储能电解槽多物理场优化
技术趋势：大功率PEM电解槽(10MW+)的流场-热场-电场协同设计 仿真挑战：多孔电极的渗流+电化学反应热+质子交换膜水热管理 算力需求：Fluent多相流+电化学模块+结构应力的强耦合，建议配置GPU加速卡
4. 数字孪生与实时仿真
技术趋势：基于实时仿真的电气设备数字孪生体 仿真挑战：将离线多物理场仿真降阶(ROM)为实时计算模型，嵌入数字孪生平台 算力需求：离线训练阶段需超算级资源，实时推理阶段需边缘计算工作站
结语
电力电气行业的多物理场仿真已从"可选工具"升级为"核心研发能力"。从铜排的简单电磁-热耦合，到新能源汽车电机的电磁-结构-热-流体四场耦合，算法的复杂度与算力需求呈指数级增长。UltraLAB电力电气仿真工作站针对Ansys Maxwell、Fluent、Mechanical的深度优化配置，通过高频CPU、大容量ECC内存、高速NVMe存储与专业GPU加速的组合，为工程师提供了从单机研发到集群仿真的全链条算力支持。
在"双碳"目标的驱动下，掌握多物理场仿真技术与专业算力平台，将成为电气工程师的核心竞争力。
